磁极尺寸 50X50 mm、磁幅高度 25 mm 、磁力1250±5% kgf/4個磁极
特別附件-导磁软爪 EEPM-IB 系列
适用于中、大型工件之切削加工使用。
适用于中、大型龙门机台规划设计。
为避免因磁极减少造成吸力不足及震刀情况发生,工件长、宽尺寸至少须覆盖20个磁极以上,厚度至少要高于40mm,以确保磁盘使用品质与安全。
配合导磁软爪或弹簧软爪使用,可做更多功能之工件夾持加工。(配件应用详细请参阅特別附件说明)

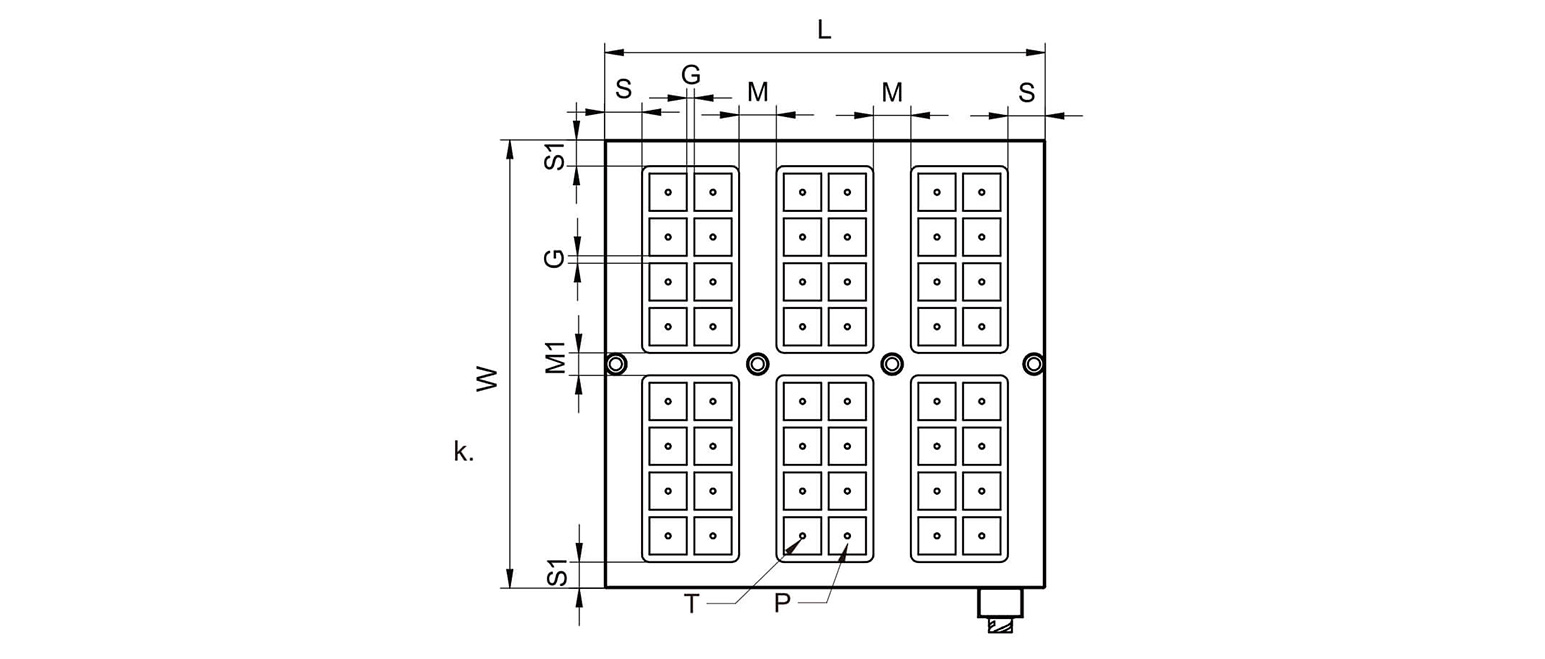

型号 | 尺寸 | 磁距 G | 磁极 P | 磁极数 | 总吸力 kgf ±5% | 磁盘净重 | 电压 (单相) | 电流 AMP | 控制器 (已含) | 电压 (单相) | 电流 AMP | 控制器 (已含) | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
W | L | S | S1 | M | M1 | T | 高度 | ||||||||||||
EEPM-50100BF | 480 | 990 | 50 | 30 | 60 | 40 | M8 | 60 | 10 | 50×50 | 60 | 18750 | 143kg | 磁盘 DC | 31A | C2 | 磁盘 DC 380V 控制器 AC 380V / 440V | 18A | C2 |
EEPM-6060BF | 600 | 590 | 50 | 35 | 50 | 30 | 48 | 15000 | 196kg | 30A | C2 | 12A | C2 | ||||||
EEPM-6080BF | 600 | 810 | 55 | 35 | 60 | 30 | 64 | 20000 | 246kg | 33A | C2 | 18A | C2 | ||||||
EEPM-60100BF | 600 | 990 | 50 | 35 | 60 | 40 | 70 | 21850 | 191kg | 25A | C4 | 14A | C2 | ||||||
EEPM-8080BF | 755 | 810 | 55 | 42.5 | 60 | 50 | 80 | 25000 | 239kg | 23A | C4 | 14A | C4 | ||||||
EEPM-100100BF | 1000 | 1000 | 55 | 60 | 60 | 65 | 70 | 120 | 37500 | 469kg | 33A | C4 | 21A | C4 | |||||
EEPM-150150BF | 1500 | 1500 | 75 | 55 | 100 | 50 | 300 | 93750 | 1054kg | 29A | C12 | 15A | C12 | ||||||
