EEPM-B

磁力负载

永磁式电控磁盘之磁力负载会因下列因素改变其负载能力：工件厚度、吸附工件页面平整度、材质种类及磁盘与工件吸磁面是否清理干净。（请参考下列图表及划算公式）

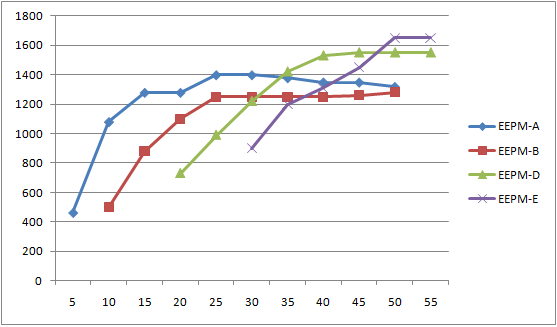

磁力负载及工件厚度换算表

参数

磁极尺寸：50x50mm

磁力：1250kgf/100cm²（4个磁极）

特点：

1. 磁盘电控式结构设计：1-6秒钟充、退磁，使用时不须持续供电，无升温，可长时间使用，不会因温度升高导致工件变形影响精度。
2. 配合导磁软爪使用，加工时刀具畅行无阻，可作五面加工、钻孔、攻牙、铣沟槽、成形加工完成；大幅提升工作效率，减少重复定位公差达到精度要求。
3. 缩短工件装置时间。
4. 夹持面积能平均涵盖完整加工范围，可同时加工多件工作物，改善加工流程时间。
5. 工件夹持适当条件-至少要有4个以上磁极接触面。
6. 配合导磁软爪及滑动性弹簧块使用，可做更多功能之工件夹持加工。（详情请参阅特别附件之说明）

用途及适用范围

1. EEPM系列适用于小、中型工件之综合切削加工。
2. EEPM-D系列适用于中、大型工件之综合切削加工。
3. EEPM-E系列适用于大型工件之综合切削加工。
4. 工件厚度要求10mm以上。
5. 工件夹持适当条件-至少要有4个以上磁极接触面。
6. 配合导磁软爪及滑动弹簧块使用，可做更多功能之工件夹持加工。（详细请参阅特别附件之说明）

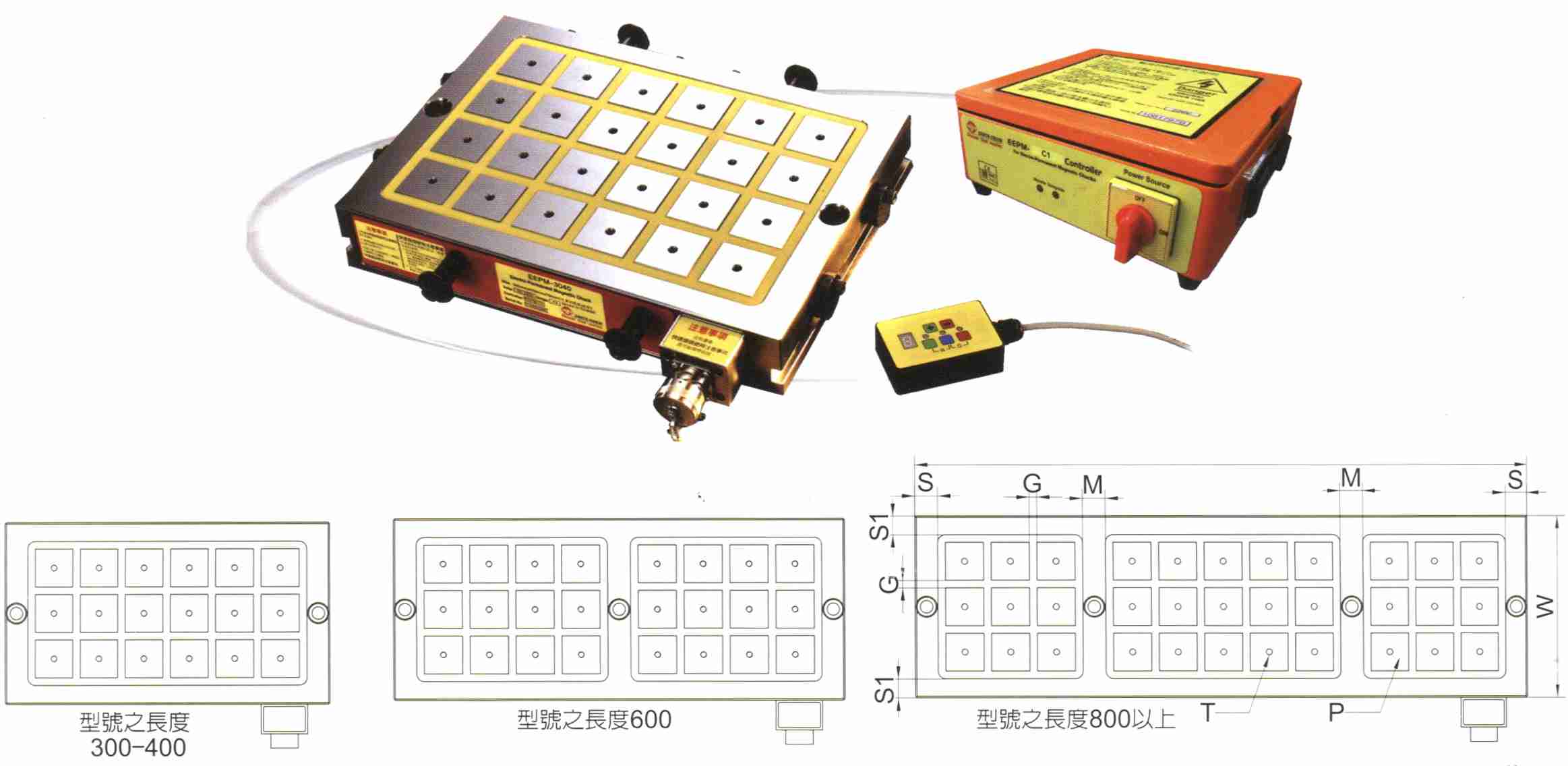

磁极规格（磁幅高度）

精密型微电脑拉力试验机

永磁式电控磁盘出厂前，皆遵循严谨SOP标准生产流程外，并确保机台设备完整及操作人员安全的原则之下，不仅要合乎磁盘高斯标准，并实际进行拉力检测，所得数据依生产序号建档备查，确实达到产品品质要求。如下方EEPM-5060磁盘经精密型微电脑拉力试验机测试后，拉力为1261kgf/100cm²（4个磁极），其数值达到EEPM系列磁力1250±5% Kgf/4个磁极。

加工示范图
